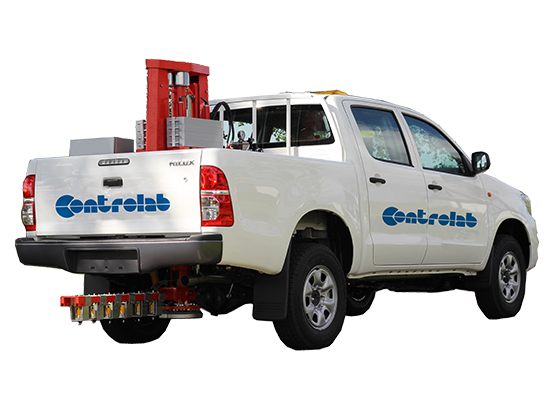

DEFLECTOMETRE A MASSE TOMBANTE – FWD

DEFLECTOMETRE A MASSE TOMBANTE - FWD

Référence : R0201

Le déflectomètre à masse tombante (FWD) est un appareil d’essai non destructif conçu pour reproduire le passage d’un camion, à l’aide d’un impact sur un disque en contact avec le revêtement, et à mesurer, au même moment, les déflexions générées à la surface de la chaussée.

Caractéristiques techniques :
• Gamme de charge : 0 à 150 kN,
• Contrôle automatique de l’ajustement de la charge pour une plus grande précision de mesure.
• Nombre de capteurs de déflexion : 7
• Mesure de la hauteur de chute : Capteur à ultrasons haute précision.
• Capteurs de température ambiante, du sol et des enrobés.
• Fichiers de récupération des données standardisés.
• Système de sécurité par inter-verrouillage.
• Dimensions (LxlxH) : 3900 x 1700 x 1400 mm.
• Alimentation : 12 V DC.
• Répétabilité : moins de 1%.
• Poids total : 450 kg.

Options

• Système de caméra vidéo à 2 voies pour contrôle du bon positionnement et du repli de la plaque de charge.
• Système GPS permettant de rapprocher automatiquement les résultats de mesure du FWD avec les coordonnées GPS des points d’impact.
• Système de calibration relative

Caractéristiques de l’attelage du véhicule de remorque :
Le véhicule de remorque devra être équipé d’un attelage avec une boule de remorque de classe III, de 50 mm de diamètre. Le haut de la boule devra être situé à une hauteur de 450 mm ± 20 mm du sol. L’attelage devra être muni d’un connecteur à 13 broches (DIN/ISO 11446)
