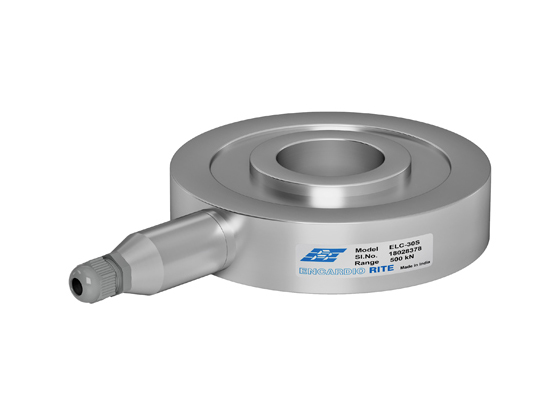

Cellule de charge à jauge de contrainte pour boulon d’ancrage
Références : ELC-30S
ELC-30S est une jauge de contrainte résistive à trou central utilisée pour déterminer la charge dans la roche des boulons ou tirants d’ancrage. Elle est composé d’un cylindre en acier à haute résistance pouvant supporter des charges importantes.
La cellule de charge est scellée hermétiquement par soudage à faisceau d’électrons, ce modèle résiste à la plupart des environnements corrosifs.
Caractéristiques Techniques :
Capacité {kN)/ID {mm) : 200/40, 500/52, l 000/78, 1000/105, 1500/85, 1500/ 130,2000/105,2000/155, à préciser
Seuil : 150 % de la Capacité max
Non-linearité : ± 1 %fs
Sortie : 2 mV/V ± 10%
Excitation : 10 V DC (max. 20 V DC)
Limite de température : -20 à 80°C
Câble de connexion : Joint d’étanchéité verre métal à six broches
